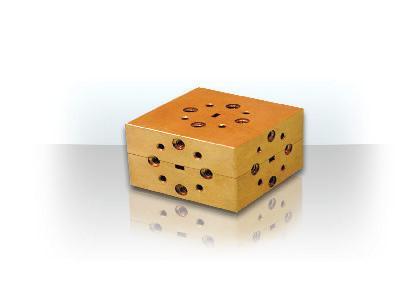

Двойной согласованный волноводный тройник "MAGIC TEE" ДСВТ-04 диапазон частот 53.57-78.33 ГГц
Двойной согласованный волноводный тройник

Двойной согласованный волноводный тройник "MAGIC TEE" ДСВТ-04 диапазон частот 53.57-78.33 ГГц

Двойные волноводные тройники миллиметрового диапазона волн представляют собой согласованные делители мощности, предназначенные для применений в волноводных схемах различного назначения (для деления и сложения мощностей, смешения сигналов, в схемах фазовых измерений, фазочастотной дискриминации и др.)
Технические характеристики
Диапазон частот, ГГц : 53,57-78,33
Размеры волновода, мм : 3,6х1,8
Вносимые потери, дБ : 1,0
Развязка Н/E плеч (мин), дБ : 30
Разбаланс плеч, дБ : ±0,5
КСВН макс.:
E-плечо : 1,5
Н-плечо : 1,5
