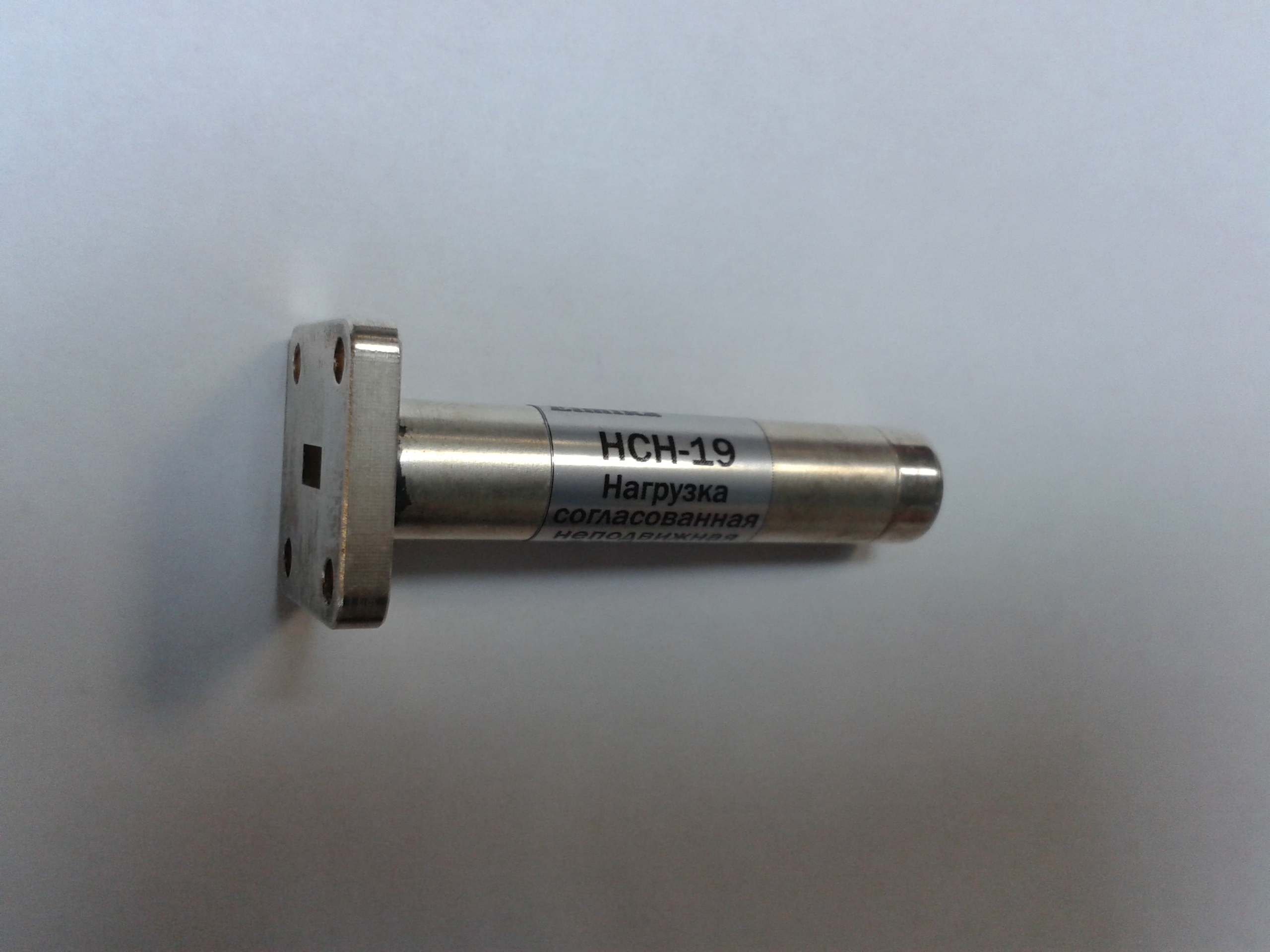

Согласованная нагрузка неподвижная эталонная НСН-19 диапазон частот 25.95 - 37.5 ГГц
Согласованная нагрузка неподвижная эталонная НСН-19 диапазон частот 25.95 - 37.5 ГГц
Нагрузка предназначен для полного поглощения падающей СВЧ-мощности в волноводных трактах СЕЧЕНИЕМ 7.2x3,4 мм.
Условия эксплуатации Нагрузки
рабочие:
температура окружающей среды от 5 до 40 °С;
относительная влажность воздуха до 98 % при температуре до 25 °С;
предельные:
температура окружающей среды от минус 60 до 50 °С;
относительная влажность воздуха 98 % при температуре 25 °С;
атмосферное давление не менее 460 мм рт.ст.
Нагрузка представляет собой поглотительный клин, помещённый в волноводный канал.
Размеры и положение клина подобраны таким образом, чтобы обеспечить минимальное отражение сигнала.
ВНИМАНИЕ! Категорически запрещается вводить во входной канал Нагрузки какие-либо механические
предметы, что неизбежно приводит к повреждению поглощающего клина и выходу Нагрузки из строя.
|
Диапазон частот, ГГц |
: |
25.95 - 37.5 |
Сечение в волноводном тракте, мм |
: |
7.2x3,4 |
КСВН |
: |
1.02 |
Допустимая мощность на входе, Вт |
: |
0.3 |
|
