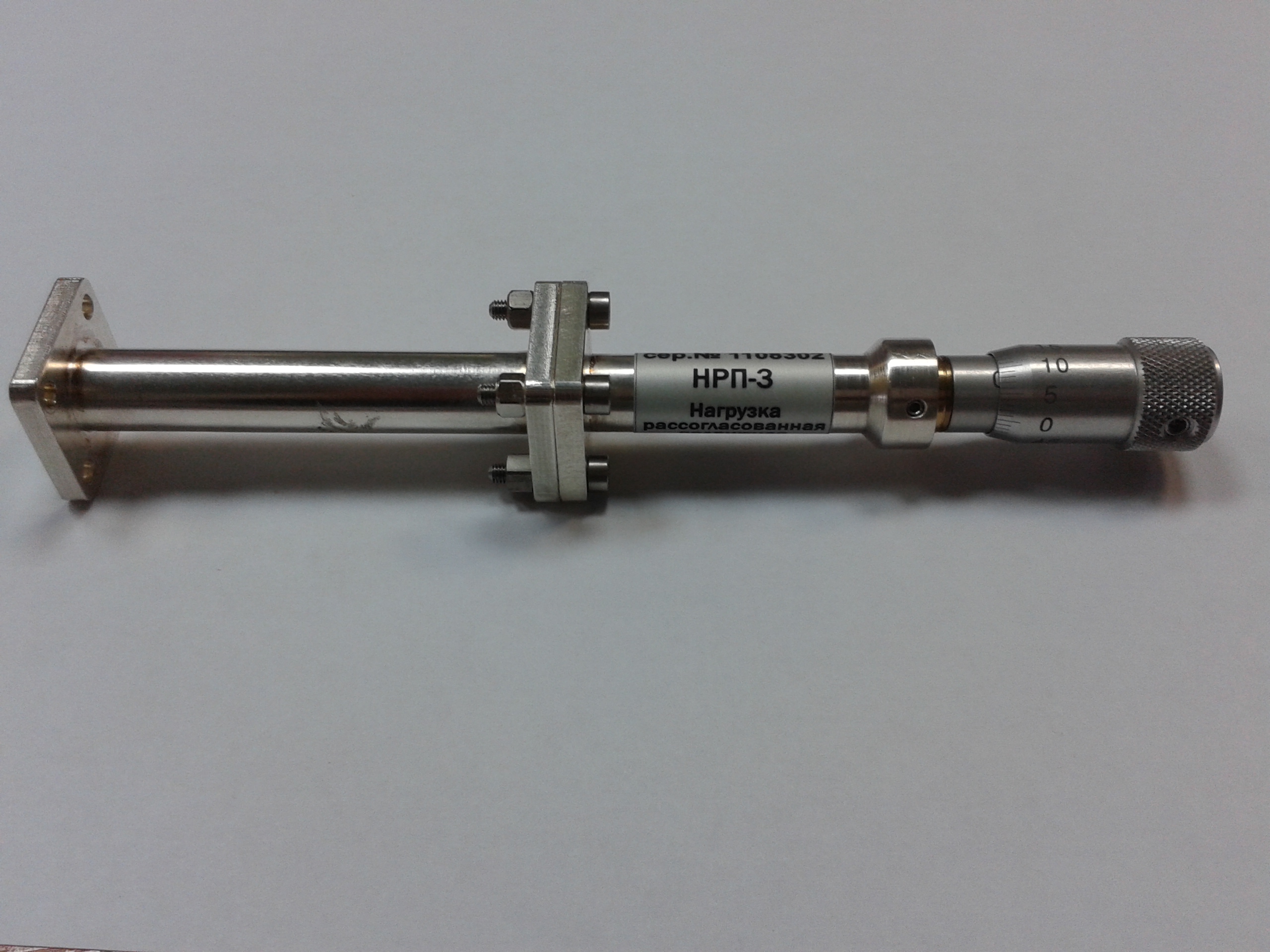

Нагрузка рассогласованная подвижная НРП-3 диапазон частот 33 - 37.5 ГГц
Нагрузка рассогласованная подвижная НРП-3 диапазон частот 33 - 37.5 ГГц
Нагрузка предназначена для поверки панорамных измерителей КСВН и ослабления по КСВН.
Нагрузка работает по принципу частичного, равномерного в рабочем диапазоне частот,
отражения падающей СВЧ-мощности в волноводных трактах СЕЧЕНИЕМ 7.2х3,4 мм.
Нагрузка представляет собой прецизионный волноводный канал в котором расположен подвижный
клин специальной формы из поглощающего материала - ферроэпоксида. Размеры клина подобраны
таким образом, чтобы обеспечить заданное отражение сигнала.
Условия эксплуатации Нагрузки
рабочие:
температура окружающей среды от 5 до 40 °С;
относительная влажность воздуха до 98 % при температуре до 25 °С;
предельные:
температура окружающей среды от минус 60 до 50 °С;
относительная влажность воздуха 98 % при температуре 25 °С;
атмосферное давление не менее 460 мм рт.ст.
ВНИМАНИЕ! Категорически запрещается вводить во входной канал Нагрузки какие-либо
механические предметы, что неизбежно приводит к повреждению поглощающего клина и выходу нагрузки из строя.
|
Диапазон частот, ГГц |
: |
33 - 37.5 |
Сечение в волноводном тракте, мм |
: |
7.2x3,4 |
Допустимая мощность на входе, Вт |
: |
0.1 |
Номинальное значение КСВН |
: |
1.2 |
Допустимое значение КСВН |
: |
1.15 - 1.25 |
|
