Нагрузка рассогласованная подвижная НРП-4 диапазон частот 33 - 37.5 ГГц
Нагрузка рассогласованная подвижная НРП-4 диапазон частот 33 - 37.5 ГГц

Нагрузка рассогласованная подвижная НРП-4 диапазон частот 33 - 37.5 ГГц

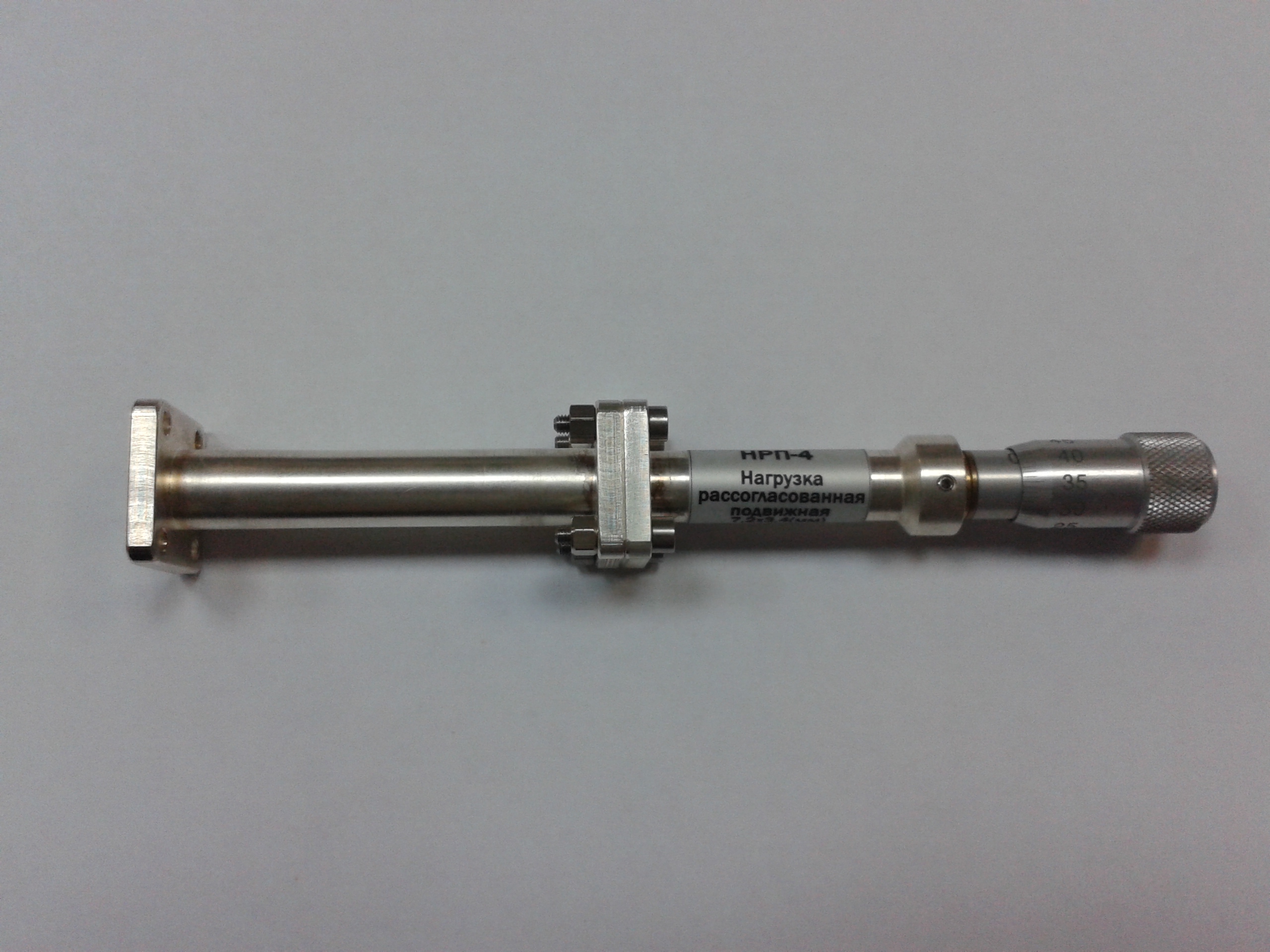

Нагрузка предназначена для поверки панорамных измерителей КСВН и ослабления по КСВН. Нагрузка работает по принципу частичного, равномерного в рабочем диапазоне частот, отражения падающей СВЧ-мощности в волноводных трактах СЕЧЕНИЕМ 7.2х3,4 мм. Нагрузка представляет собой прецизионный волноводный канал в котором расположен подвижный клин специальной формы из поглощающего материала - ферроэпоксида. Размеры клина подобраны таким образом, чтобы обеспечить заданное отражение сигнала. Условия эксплуатации Нагрузки рабочие: температура окружающей среды от 5 до 40 °С; относительная влажность воздуха до 98 % при температуре до 25 °С; предельные: температура окружающей среды от минус 60 до 50 °С; относительная влажность воздуха 98 % при температуре 25 °С; атмосферное давление не менее 460 мм рт.ст. ВНИМАНИЕ! Категорически запрещается вводить во входной канал Нагрузки какие-либо механические предметы, что неизбежно приводит к повреждению поглощающего клина и выходу нагрузки из строя
Технические характеристики
Диапазон частот, ГГц : 33 - 37.5
Сечение в волноводном тракте, мм : 7.2x3,4
Допустимая мощность на входе, Вт : 0.1
Номинальное значение КСВН : 1.4
Допустимое значение КСВН : 1.35 - 1.45
