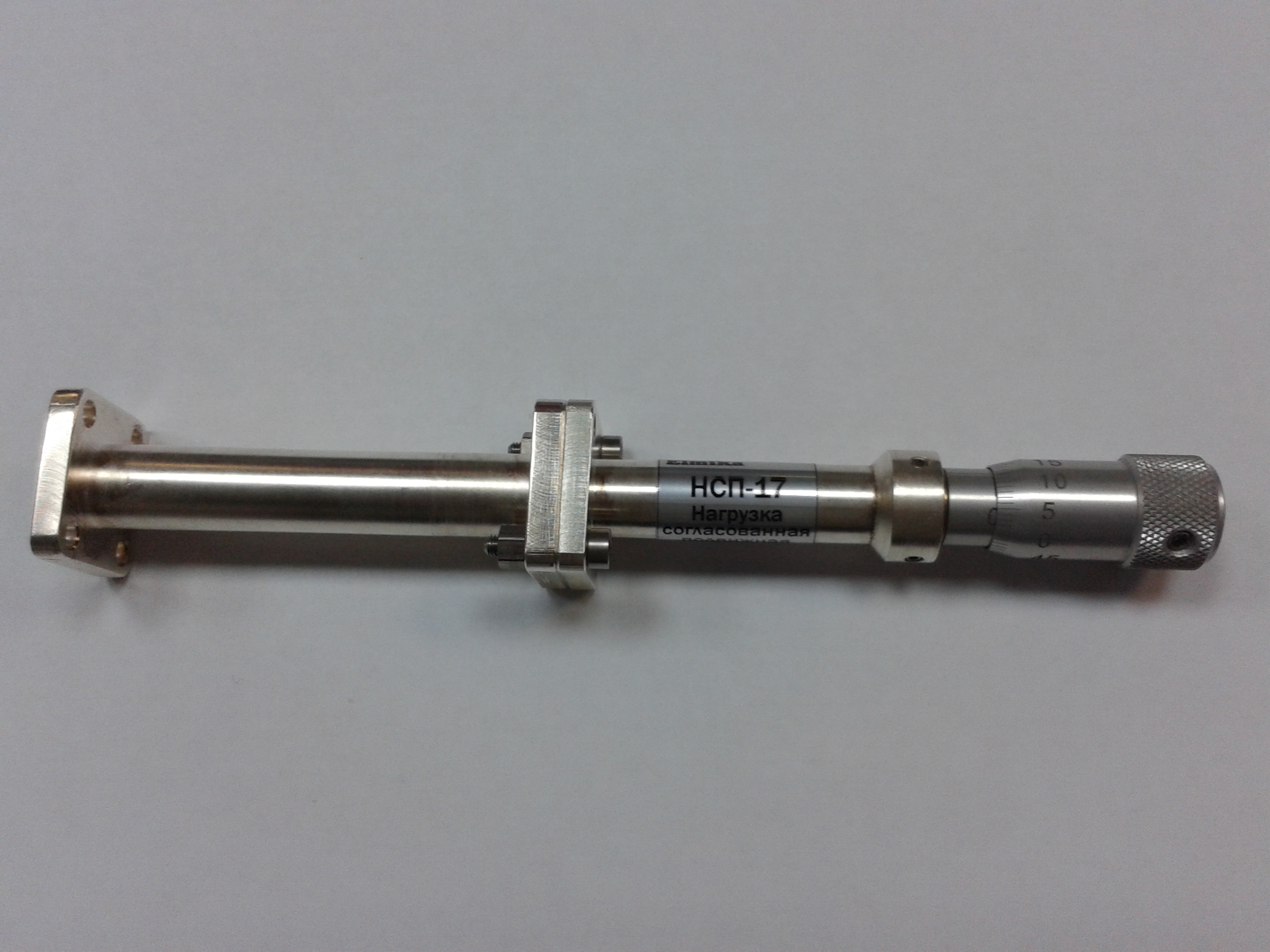

Подвижная согласованная нагрузка НСП-17 диапазон частот 25.95 - 37.5 ГГц
Подвижная согласованная нагрузка НСП-17 диапазон частот 25.95 - 37.5 ГГц
Нагрузка предназначена для полного поглощения падающей СВЧ- мощности в волноводных трактах
СЕЧЕНИЕМ 7.2x3,4 мм и может изменять фазу остаточного отражения.
Нагрузка представляет собой подвижный клин из поглощающего материала - ферроэпоксида,
помещённый в прецизионный волноводный канал. Клин приводится в движение микрометрическим
винтом в направлении вдоль канала волновода. Длина перемещения составляет не менее Уг длины волны
в волноводе. Размеры и положение клина подобраны таким образом, чтобы обеспечить минимальное отражение
сигнала.
Условия эксплуатации нагрузки:
рабочие:
температура окружающей среды от 5 до 40 °С;
относительная влажность воздуха до 98 % при температуре до 25 °С;
предельные:
температура окружающей среды от минус 60 до 50 °С;
относительная влажность воздуха 98 % при температуре 25 °С;
атмосферное давление не менее 460 мм рт.ст.
ВНИМАНИЕ! Категорически запрещается вводить во входной канал Нагрузки какие-либо механические предметы,
что неизбежно приводит к повреждению поглощающего клина и выходу Нагрузки из строя.
|
Диапазон частот, ГГц |
: |
25.95 - 37.5 |
Сечение в волноводном тракте, мм |
: |
7.2x3,4 |
КСВН |
: |
1.02 |
Допустимая мощность на входе, Вт |
: |
0.3 |
|
