Двойной согласованный волноводный тройник "MAGIC TEE" ДСВТ-02 диапазон частот 118.1-178.4 ГГц

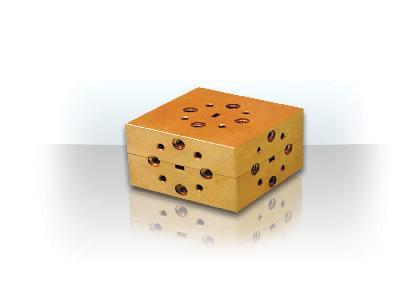

Двойной согласованный волноводный тройник

Двойной согласованный волноводный тройник "MAGIC TEE" ДСВТ-02 диапазон частот 118.1-178.4 ГГц

Двойные волноводные тройники миллиметрового диапазона волн представляют собой согласованные делители мощности, предназначенные для применений в волноводных схемах различного назначения (для деления и сложения мощностей, смешения сигналов, в схемах фазовых измерений, фазочастотной дискриминации и др.)
Технические характеристики
Диапазон частот, ГГц : 118,1-178,4
Размеры волновода, мм : 1,6х0,8
Вносимые потери, дБ : 1,5
Развязка Н/E плеч (мин), дБ : 30
Разбаланс плеч, дБ : ±0,5
КСВН макс.:
E-плечо : 1,6
Н-плечо : 1,6
