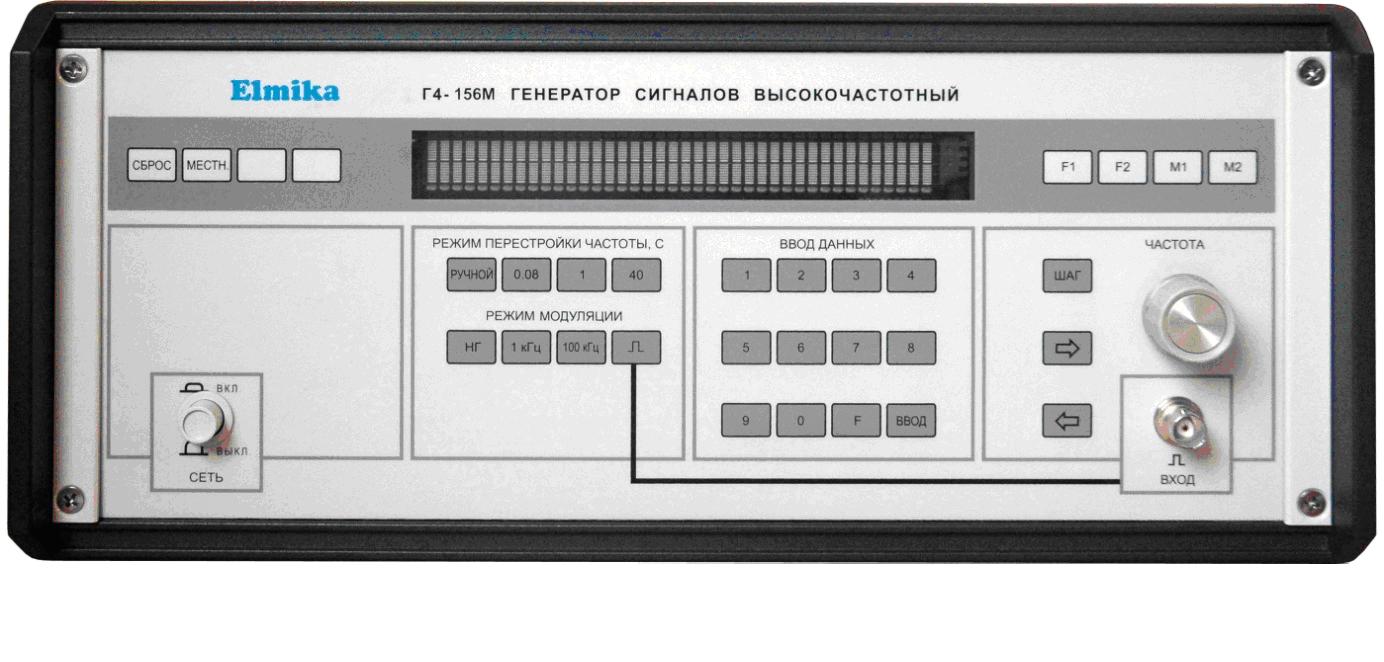

Генератор сигналов Г4-156М диапазон частот 25.95 - 37.5 ГГц
Генератор сигналов Г4-156М диапазон частот 25.95 - 37.5 ГГц
Генератор сигналов высокочастотный предназначен для проверки и настройки
СВЧ - аппаратуры в условиях цехов, лабораторий и поверочных центров. Прибор может управляться
дистанционно от персонального компьютера (ПК) через интерфейс КОП (GPIB, IEEE-488), интерфейсы
RS-232C и USB 1.1. Прибор соответствует требованиям ГОСТ 22261-94 в части метрологических характеристик.
|
| Сечение волновода, мм |
: |
7,2х3,4 |
| Диапазон частот, ГГц |
: |
25.95 - 37.5 |
| Точность установки частоты, % |
: |
±0,2 |
| Нестабильность частоты (15 мин) |
: |
±2·10-4 |
| Паразитная девиация частоты |
: |
2·10-5 |
| Мин./ср. выходная мощность, мВт |
: |
10/30 |
| КСВН выхода |
: |
1.5 |
| Внутренняя модуляция меандром с частотой |
: |
1,100 кГц |
| Время свипирования: |
: |
0.08, 1.0, 40 сек |
| Модуляция с внешним запуском: |
| длительность импульса |
: |
50 нс |
| частота повторения |
: |
1-10 кГц |
| Внешняя модуляция меандром с частотой |
: |
0.3-10 кГц |
| Диапазон рабочих температур |
: |
5-40 °С |
| Питание от сети |
: |
200 ±20 В; 50-60, 400 Гц |
| Потребляемая мощность |
: |
250 В.А |
| Габаритные размеры |
: |
342х140х360 мм |
| Вес |
: |
10 кг |
| Управление от компьютера через интерфейс |
: |
КОП (IEEE-488), RS-232 или USB |
|
Генератор сигналов высокочастотный
|
1 |
шт. |
|
Техническое описание инструкция по эксплуатаци
|
|
|
|
Формуляр
|
|
|
|
Кабель сетевой
|
|
|
|
Аттенюатор развязывающий
|
|
|
|
Волновод присоединительный
|
|
|
|
Отвёртка - шестигранник
|
1 |
шт. |
|
Винты для сборки волноводного тракта
|
|
|
|
