Переход коаксиально-волноводный двойной (Адаптер для магнетрона) КВП-65/2,45 диапазон частот 2,45+/-0,05 Ггц
 Назначение: Передача мощности от источника колебаний в коаксиальный тракт. Комплектность - Переход, 1 шт.
- Скоба для крепления источника, 1 шт.
- Винтовые шпильки, 4 шт.
- Гайки с шайбами, по 8 шт.
- Крепежный уголок, 1шт с винтами, 2 шт.

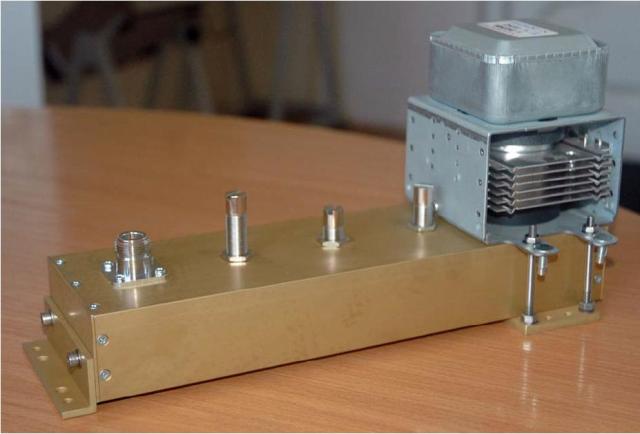

Работа Перехода Источник колебаний устанавливается на корпус Перехода и закрепляется при помощи скобы. В собранном виде Переход с источником колебаний показан на фото. Настроечные винты (3шт, на корпусе, законтрены гайками) находятся в положении согласования источника колебаний с нагрузкой 50 Ом.
Сер.№.: 465-5501, 465-5502
|
Технические характеристики
|
По ТУ
|
Данные проверки
|
|
Диапазон
частот, (ΔF), ГГц
|
2,45+/-0,05
|
2,45+/-0,05
|
|
Тип источника колебаний
|
2М218
|
2М218
|
|
Коаксиальный порт
|
N(f)
|
N(f)
|
|
Допустимая входная мощность, Вт,
макc, НГ (ограничено разъемом N(f))
|
200
|
200
|
|
Материал / покрытие корпуса
|
Алюминий / хим.окс.фтор токопроводное
|
Алюминий / хим.окс.фтор токопроводное
|
|
|
