Панорамный измеритель КСВН и ослабления Р2-66М диапазон частот 17.44 - 25.95 ГГц
Панорамный измеритель КСВН и ослабления Р2-66М диапазон частот 17.44 - 25.95 ГГц
Панорамные измерители КСВН и ослабления обеспечивают измерение КСВН, прямых и обратных потерь
пассивных четырехполюсников как в ручном, так и в автоматическом режимах в диапазоне частот 33-178 ГГц.

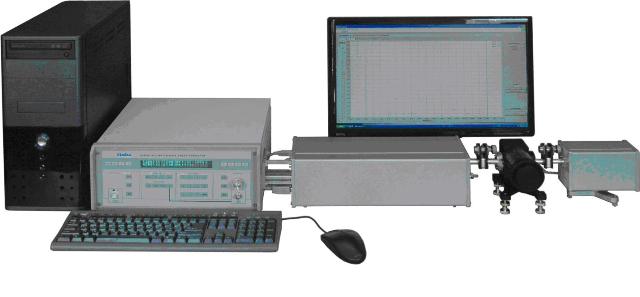

Приборы содержат генератор качающейся частоты, системный блок анализатора и волноводный рефлектометр,
состоящий из направленных ответвителей и детекторных головок.
|
| Диапазон частот, ГГц |
: |
17.44 - 25.95 |
| Размеры волновода, мм |
: |
11х5.5 |
| Точность установки частоты, % |
: |
±0,2 |
| Диапазон измерения КСВН |
: |
1.1-5.0 |
| Погрешность измерения КСВН, % |
: |
±(5К+5) при К=1.1-2.0 |
| Диапазон измерения дБ |
: |
0-35 |
| Погрешность измерения ослабления, дБ |
: |
±(0.6+0.06А) при А=0-30 дБ |
| Диапазон рабочих температур |
: |
5-40 °С |
| Питание от сети |
: |
220±20 В; 50-60 Гц |
| Потребляемая мощность |
: |
400 В·A |
| Интерфейс |
: |
ETHERNET |
|
