Панорамный измеритель КСВН и ослабления Р2-124М диапазон частот 78.33 - 118.1 ГГц
Панорамный измеритель КСВН и ослабления Р2-124М диапазон частот 78.33 - 118.1 ГГц
Панорамные измерители КСВН и ослабления обеспечивают измерение КСВН, прямых и обратных потерь
пассивных четырехполюсников как в ручном, так и в автоматическом режимах в диапазоне частот 33-178 ГГц.

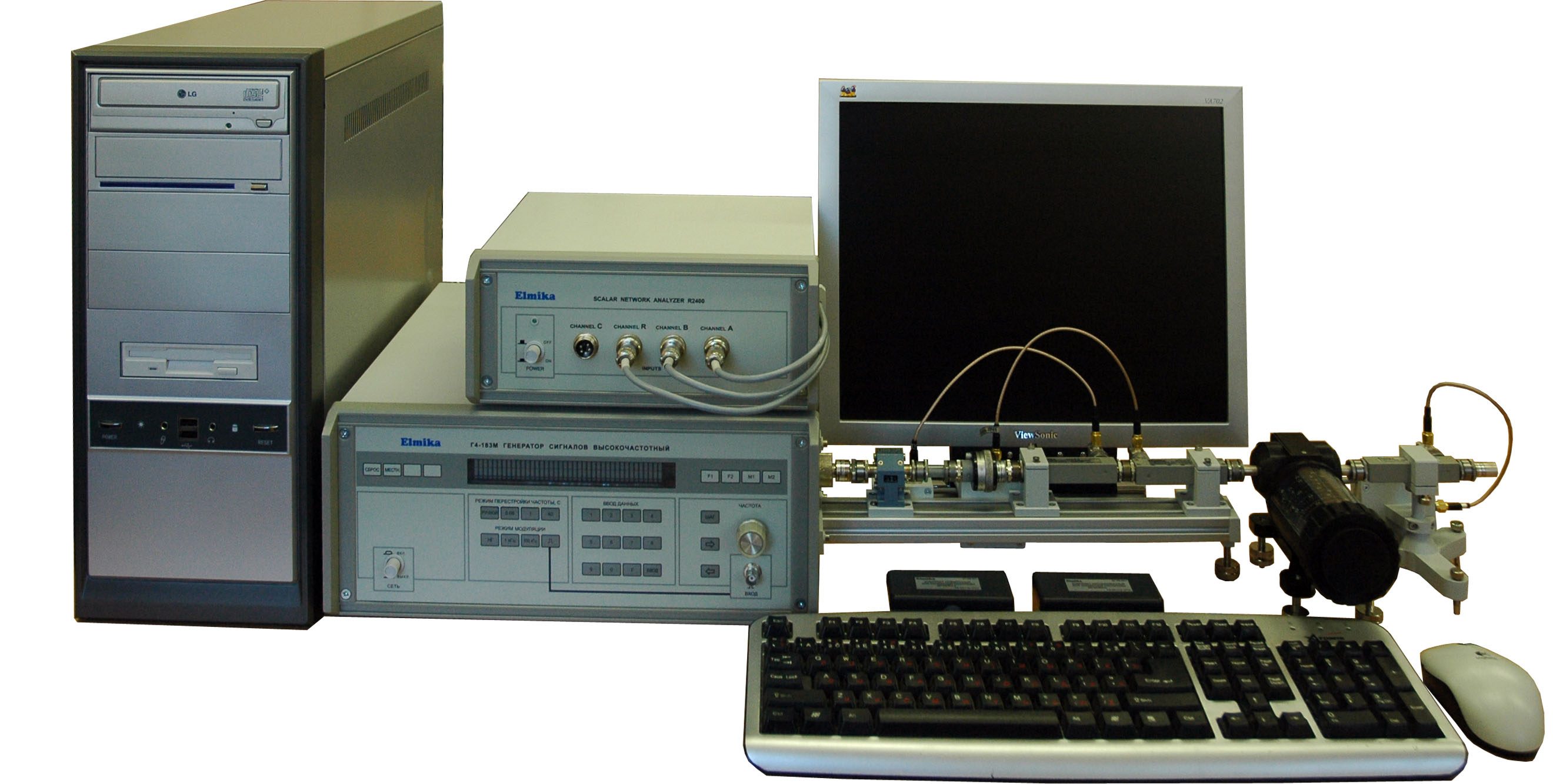

Приборы содержат генератор качающейся частоты, системный блок анализатора и волноводный рефлектометр,
состоящий из направленных ответвителей и детекторных головок.
Погрешность измерения, дБ при А>25 дБ - ±(-0.4+0.1А)
|
| Диапазон частот, ГГц |
: |
78.33 - 118.1 |
| Размеры волновода, мм |
: |
2.4x1.2 |
| Точность установки частоты, % |
: |
±0,2 |
| Диапазон измерения КСВН |
: |
1.1-5.0 |
| Погрешность измерения КСВН, % |
: |
±(5К+6) при К=1.1-2.0 |
| Диапазон измерения дБ |
: |
0-35 |
| Погрешность измерения ослабления, дБ |
: |
±(0.6+0.06А) при А=0-25 дБ |
| Диапазон рабочих температур |
: |
5-40 °С |
| Питание от сети |
: |
220±20 В; 50-60 Гц |
| Потребляемая мощность |
: |
400 В·A |
| Интерфейс |
: |
ETHERNET |
|
