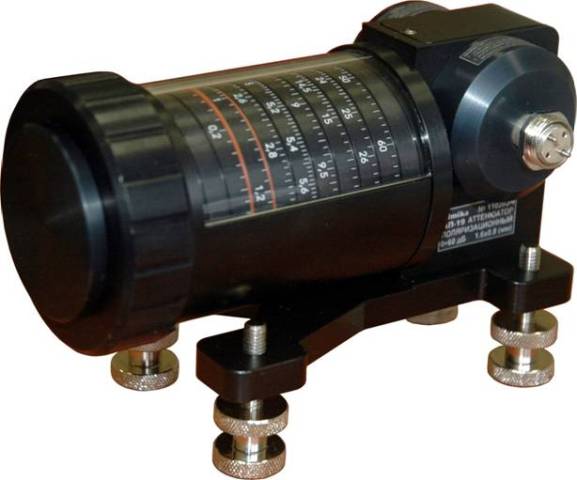

Аттенюатор прямоотсчетный измерительный АП-30 диапазон 178.4-225 ГГЦ
Аттенюатор прямоотсчетный измерительный АП-30 диапазон 178.4-225 ГГЦ
Прибор предназначен для калиброванного изменения ослабления СВЧ-сигнала в волноводных трактах
миллиметрового диапазона волн в условиях цехов, лабораторий и поверочных центров.
Прибор соответствует требованиям ГОСТ 22261-94 в части метрологических характеристик.
Точность установки ослабления:
±0.2дБ для A=0-10дБ;
±0.02·A для A=10-50дБ;
±[1+0.08·(A-50)]дБ для A=50-60дБ,
где A есть установ.ослабление в дБ.
|
Диапазон частот, ГГц |
: |
178.4 - 225 |
Размеры волновода, мм |
: |
1.3x0.65 |
Вносимые потери, макс |
: |
2.5 |
КСВН, макс |
: |
1.3 |
Диапазон ослаблений |
: |
0 - 60 дБ |
Максимально допустимая входная мощность |
: |
0.1 Вт (среднее значение) |
Габаритные размеры |
: |
90x87x150 мм |
Вес |
: |
1 кг |
