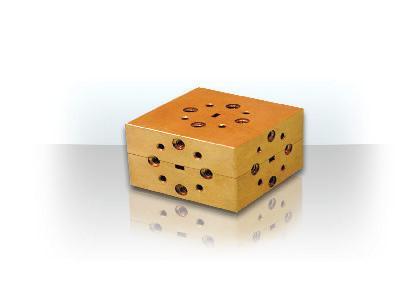

Двойной согласованный волноводный тройник "MAGIC TEE" ДСВТ-06 диапазон частот 37.5-53.57 ГГц
Двойной согласованный волноводный тройник

Двойной согласованный волноводный тройник "MAGIC TEE" ДСВТ-06 диапазон частот 37.5-53.57 ГГц

Двойные волноводные тройники миллиметрового диапазона волн представляют собой согласованные делители мощности, предназначенные для применений в волноводных схемах различного назначения (для деления и сложения мощностей, смешения сигналов, в схемах фазовых измерений, фазочастотной дискриминации и др.)
Технические характеристики
Диапазон частот, ГГц : 37,5-53,57
Размеры волновода, мм : 5,2х2,6
Вносимые потери, дБ : 0,7
Развязка Н/E плеч (мин), дБ : 30
Разбаланс плеч, дБ : ±0,5
КСВН макс.:
E-плечо : 1,5
Н-плечо : 1,5
