Нагрузка рассогласованная подвижная НРП_5 диапазон частот 33-37.5ГГц
Нагрузка рассогласованная подвижная НРП_5 диапазон частот 33-37.5ГГц

Нагрузка рассогласованная подвижная НРП_5 диапазон частот 33-37.5ГГц

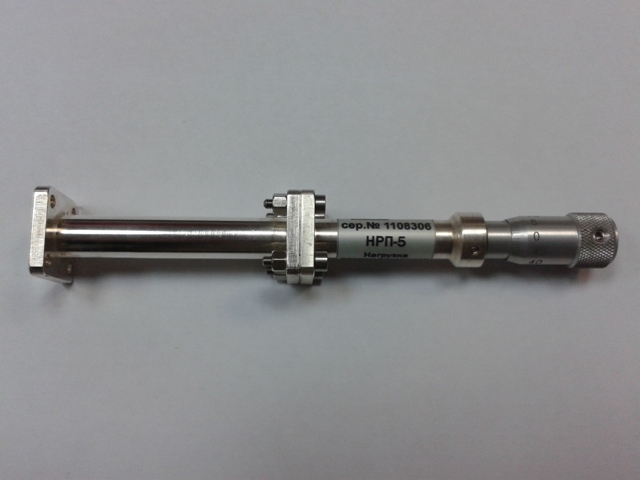

Нагрузка предназначена для поверки панорамных измерителей КСВН и ослабления по КСВН. Нагрузка работает по принципу частичного, равномерного в рабочем диапазоне частот, отражения падающей СВЧмощности в волноводных трактах. Ход поршня составляет более половины длины волны в волноводе. Положение поршня отсчитывается по шкале микрометрического винта. Нагрузка представляет собой прецизионный волноводный канал в котором расположен подвижный клин специальной формы из поглощающего материала - ферроэпоксида. Размеры клина подобраны таким образом, чтобы обеспечить заданное отражение сигнала. ВНИМАНИЕ! Категорически запрещается вводить во входной канал Нагрузки какие-либо механические предметы, что неизбежно приводит к повреждению поглощающего клина и выходу нагрузки из строя.
Технические характеристики
Диапазон частот, ГГц : 33-37,5
Размеры волновода, мм : 7.2х3,4
КСВН номинальное : 2,0
КСВН допустимое : 1,90-2,10
Температура окружающей среды : от 5 до 40 С
Допустимая мощность на входе нагрузки : не более 0,1 Вт
