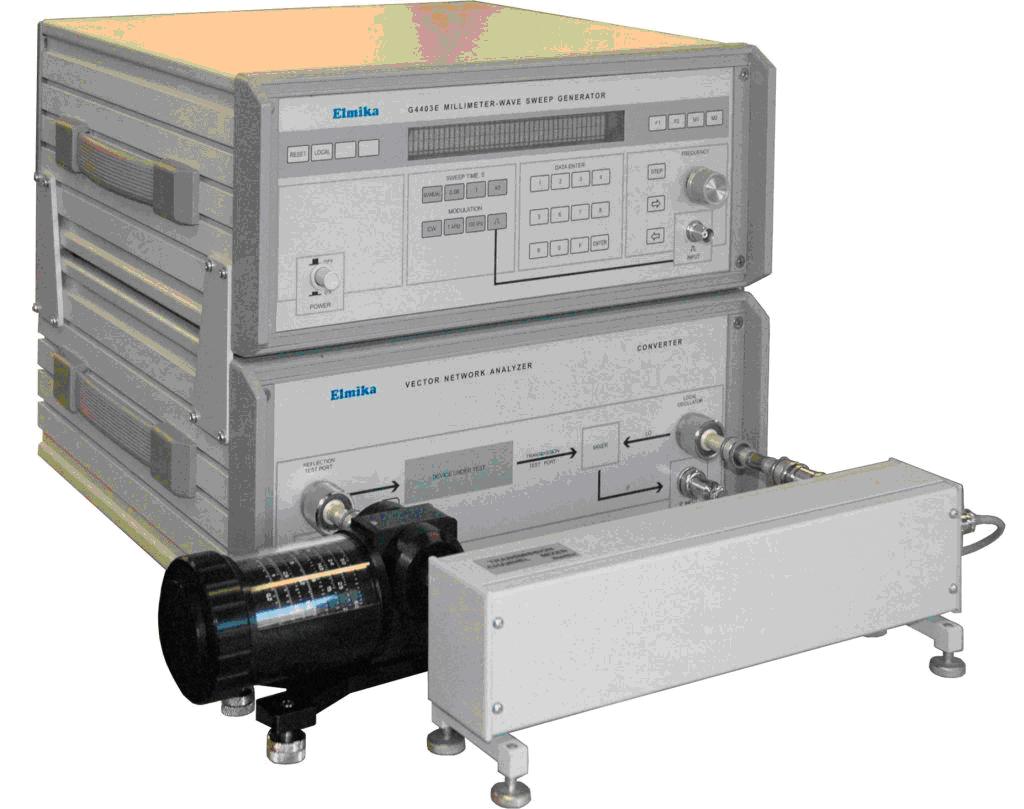

Измеритель комплексных коэффициентов отражения и передачи Р4-120 диапазон частот 12.05-17.44 ГГц
Измеритель комплексных коэффициентов отражения и передачи Р4-120 диапазон частот 12.05-17.44 ГГц
Векторные анализаторы цепей предназначены для панорамного измерения модуля и фазы коэффициентов
передачи и отражения, КСВН, полных входных сопротивлений волноводных СВЧ устройств с воспроизведением
их частотных зависимостей на экране монитора в декартовой или полярной системах координат.
|
Диапазон частот, ГГц |
: |
12.05 - 17.44 |
Размеры волновода, мм |
: |
16х8 |
Диапазон измерения КСВН |
: |
1,03-5 |
Диапазон измерения А , дБ |
: |
+10- -60 |
Погрешность измерения КСВН, % |
: |
±10 при K=1.03-2 |
Погрешность измерения | Гx| |
: |
±0.044 при |Гx| =0.33 |
Погрешность измерения | Аx|, дБ |
: |
±(0.2+0.03|Ax|) при K < 1.2 |
|
