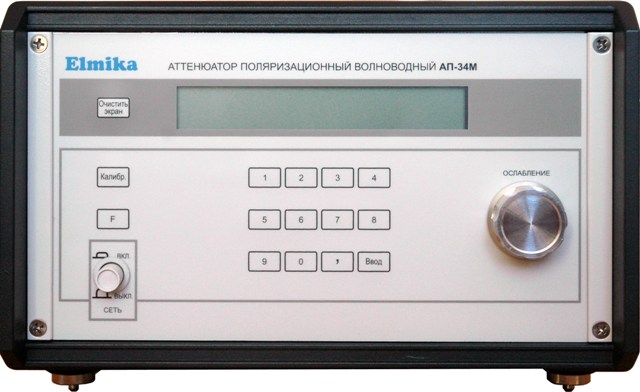

Аттенюатор поляризационный (с ДУ) АП-ЗЗМ диапазон частот 8,15 - 12,05 ГГц
Аттенюатор поляризационный (с ДУ) АП-ЗЗМ диапазон частот 8,15 - 12,05 ГГц
Прибор предназначен для калиброванного измерения ослабления СВЧ-сигнала в волноводных трактах
миллиметрового диапазона волн в условиях цехов, лабораторий и поверочных центров. Прибор соответствует
ГОСТ 22261-82 в части метрологических характеристик.
— Высокая точность
— Высокая разрешающая способность
— Малые вносимые потери
— Надежность
Прямоотсчетные аттенюаторы с дистанционным управлением являются аттенюаторами поляризационного типа,
величина ослабления зависит от угла поворота резистивной пластины. Конструкция прибора обеспечивает
минимальную частотную зависимость характеристик аттенюатора, малые измерения фазового сдвига,
низкий КСВН, малые потери и высокая точность установки ослабления обеспечивают точные измерения
в миллиметровом диапазоне длин волн.
КСВН макс. 1,20 (8,24 - 8,80 ГГц)
1,15 (8,80 - 12,05 ГГц)
Погрешность по разностному ослаблению в тракте с коэффициентом стоячей волны по напряжению (KCTU )
не более 1,1 в зависимости от участка диапазона ослабления,
не более ±0,2 для А=0-г10дБ;
±0,02-А для А=10-г50дБ;
±[1+0,08*(А-50)]дБ для А=50-г60дБ,
где А есть установленное ослабление в дБ.
Число циклов безотказной работы аттенюатора не менее 30000.
Срок службы аттенюаторов не менее 10 лет, технический ресурс не менее 10000.
Среднее время безотказной работы 500ч.
|
Диапазон частот, ГГц |
: |
8,24 - 12,05 |
Размеры волновода, мм |
: |
23 х 10 |
Начальное ослабление, дБ, макс. |
: |
0,5 |
Максимально допустимая входная мощность, Вт |
: |
0,75 |
Габаритные размеры, мм |
: |
478x270x210 |
Вес, кг |
: |
6 |
|
