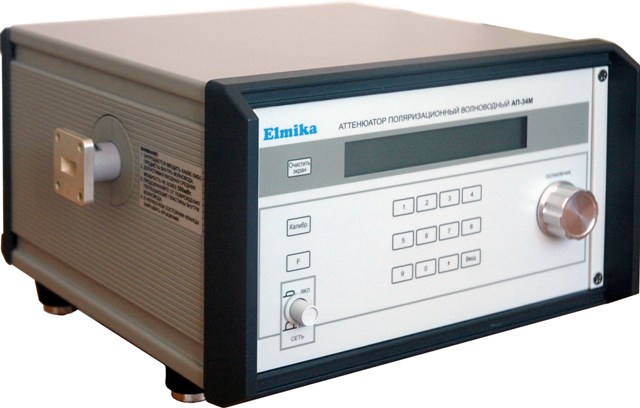

Аттенюатор поляризационный (с ДУ) АП-З4М диапазон частот 12.05 - 17.44 ГГц
Аттенюатор поляризационный (с ДУ) АП-З4М диапазон частот 12.05 - 17.44 ГГц
Прибор предназначен для калиброванного измерения ослабления СВЧ-сигнала в волноводных трактах миллиметрового диапазона волн
в условиях цехов, лабораторий и поверочных центров. Прибор соответствует ГОСТ 22261-82 в части метрологических характеристик.
— Высокая точность
— Высокая разрешающая способность
— Малые вносимые потери
— Надежность
Прямоотсчетные аттенюаторы с дистанционным управлением являются аттенюаторами поляризационного типа, величина ослабления
зависит от угла поворота резистивной пластины. Конструкция прибора обеспечивает минимальную частотную зависимость
характеристик аттенюатора, малые измерения фазового сдвига, низкий КСВН, малые потери и высокая точность установки ослабления
обеспечивают точные измерения в миллиметровом диапазоне длин волн:
КСВН макс. не более 1,20 (12,05 - 12,30ГГц)
не более 1,15 (12,30 - 17,44 ГГц)
Погрешность по разностному ослаблению в тракте с коэффициентом стоячей волны по напряжению (KCTU ) не более 1,1
в зависимости от участка диапазона ослабления,
не более: ±0,1 для А=0?10дБ;
±0,1+0,004А) для А=10?50дБ;
±[0,35+0,04(А-50)]дБ для А=50?70дБ,
где А есть установленное ослабление в дБ.
Число циклов безотказной работы аттенюатора не менее 30000.
Срок службы аттенюаторов не менее 10 лет, технический ресурс не менее 10000.
Среднее время безотказной работы 500ч.
|
Диапазон частот, ГГц |
: |
12,05 - 17,44 |
Размеры волновода, мм |
: |
17 х 8 |
Начальное ослабление, дБ, макс. |
: |
0,5 |
Максимально допустимая входная мощность, Вт |
: |
0,5 |
Габаритные размеры, мм |
: |
304x267x174 |
Вес, кг |
: |
8 |
|
