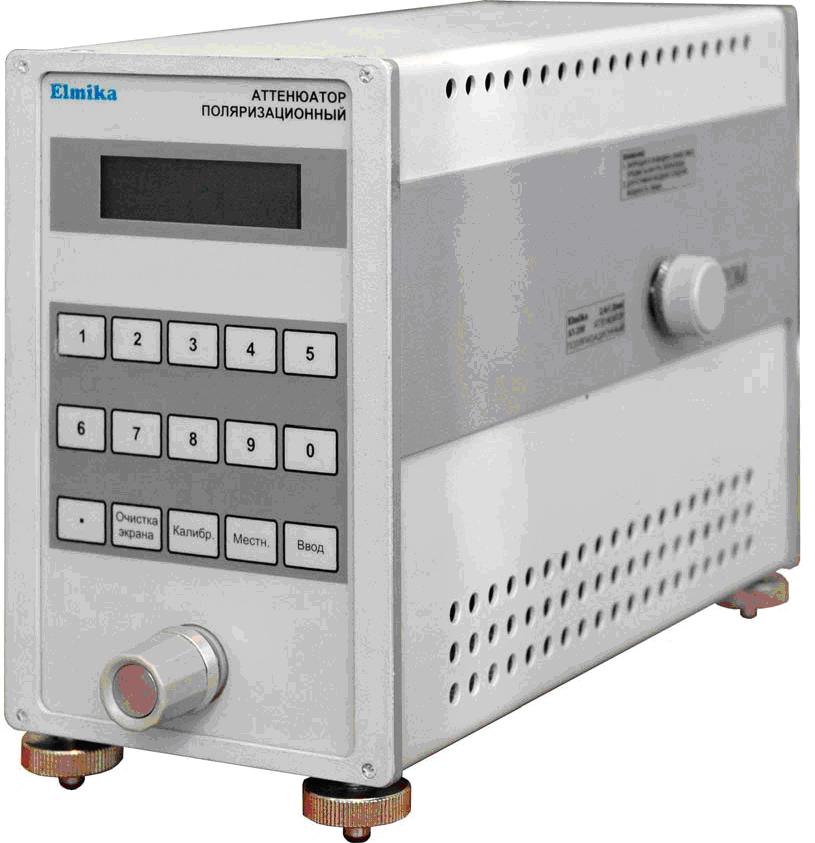

Аттенюатор прямоотсчетный измерительный (с ДУ) АП-20М диапазон частот 78.33-118.1 ГГЦ
Аттенюатор прямоотсчетный измерительный (с ДУ) АП-20М диапазон частот 78.33-118.1 ГГЦ
Прибор предназначен для калиброванного изменения ослабления СВЧ-сигнала в волноводных трактах
миллиметрового диапазона волн в условиях цехов, лабораторий и поверочных центров.
Прибор соответствует требованиям ГОСТ 22261-82 в части метрологических характеристик.
Точность установки ослабления
±0.2дБ для A=0-10дБ;
±0.02·A для A=10-50дБ;
±[1+0.08·(A-50)]дБ для A=50-60дБ, где A есть установленное ослабление в дБ.
|
Диапазон частот, ГГц |
: |
78.33-118.1 |
Размеры волновода, мм |
: |
2.4x1.2 |
Начальное ослабление, дБ, макс. |
: |
1.5 |
КСВН, макс |
: |
1.2 |
Диапазон ослаблений |
: |
0 - 60 дБ |
Максимально допустимая входная мощность, Вт |
: |
0.1 (среднее значение) |
Габаритные размеры, мм |
: |
90x87x150 |
Вес, кг |
: |
1 |
