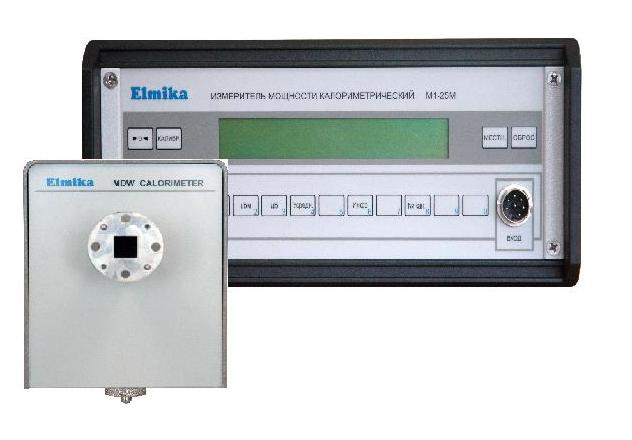

Калориметрический измеритель мощности М1-25М МДВ для многомодовых волноводов
Калориметрический измеритель мощности М1-25М МДВ для многомодовых волноводов
Прибор предназначен для измерения мощности синусоидальных СВЧ сигналов и среднего значения мощности
импульсномоделированных СВЧ-сигналов.
Условия эксплуатации прибора
- температура окружающей среды от +10 до +40 оС;
- относительная влажность воздуха до 95 % при температуре до +30 оС;
- атмосферное давление 60-106 кПа (460-800 мм рт. ст.)
|
| Диапазон частот, ГГц |
: |
178,4 - 400 (400-2500 с пораженными участками) |
| Размеры волновода, мм |
: |
10 х 10 |
| Диапазон измеряемых мощностей, мВт |
: |
0.001-20 |
| Погрешность измерения мощности |
: |
5%+2мW |
| КСВН, макс (измерено до частоты 225 ГГц) |
: |
1.1 |
| Младшая шкала прибора |
: |
1 мВт |
| Диапазон рабочих температур |
: |
10-40 °С |
| Питание от сети |
: |
200 ±20 В; 50-60 Гц |
| Потребляемая мощность |
: |
35 В.А |
| Габаритные размеры: |
| изм. блок |
: |
257x111x256 мм, |
| калориметр |
: |
D75х133 |
| Управление от компьютера через интерфейс |
: |
RS-232 или USB |
|
Измерительный блок
|
|
|
|
Калориметр МДВ
|
|
|
|
Делитель средней мощности
|
|
|
|
Техническое описание и инструкция
|
|
|
|
Кабель питания и кабель интерфейса USB
|
|
|
|
Вставки плавкие 2.0А
|
2 |
шт. |
|
Диск CD с набором программ
|
|
|
|
